RolandのFC-100はMIDIスイッチではないけど、なんちゃってMIDIスイッチとして使えそうなので、MIDIスイッチに改造してみました。
FC-100は
１．完成予定図
こんな感じになる予定。
外装が金属でＭＩＤＩ端子の穴をあけるのも大変なので、外付けのお弁当箱をつける方式にしました。
FC-100は、外部機器と接続はRRC端子のみ信号の入出力、外部から９Vの供給を受けて動くので、お弁当箱経由で９Ｖを供給して、ＲＲＣとＭＩＤＩの変換します。
変換といっても、私の環境ではいまのところは線をつなぐだけで問題なく動いてます。
２．情報収集
FC-100をMIDIスイッチとして扱うための変換の「箱」RMC-1が発売されている（いた？）ようです。ＲＭＣ－１の回路図付きのサービスマニュアルもネットで手に入る素敵な時代でした。
３．RRCとMIDIを見比べる

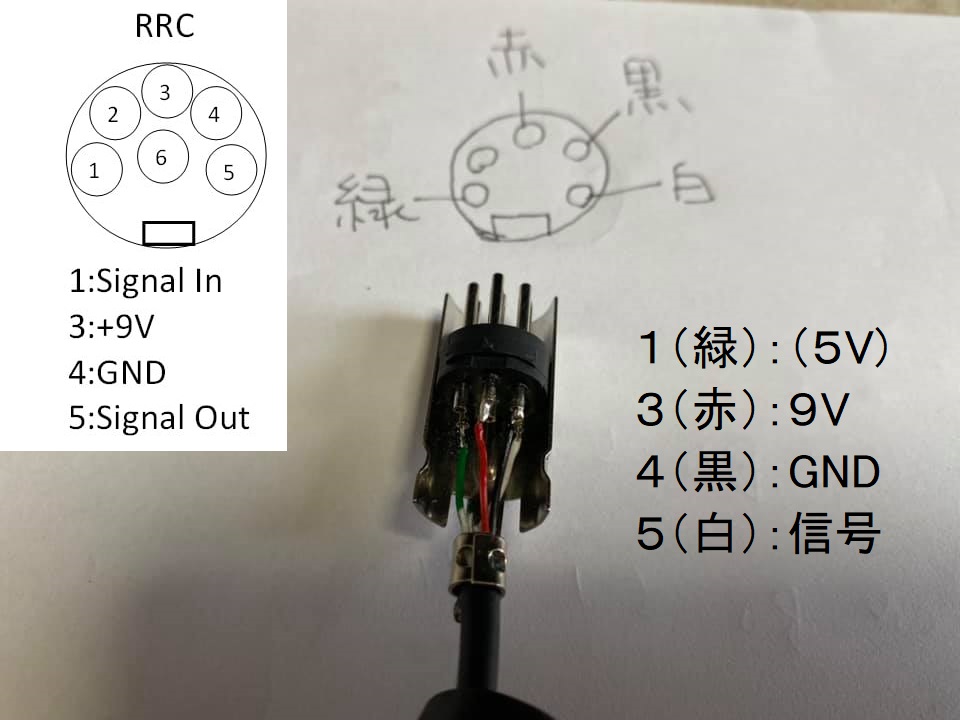

RRCとMIDI-OUTのピンを比べてみる。RRCのオスコネクタは、アマゾンで「6ピン DIN」で検索するとたくさんあり容易に手に入りました。
４．RRC端子のFC-100での使われ方

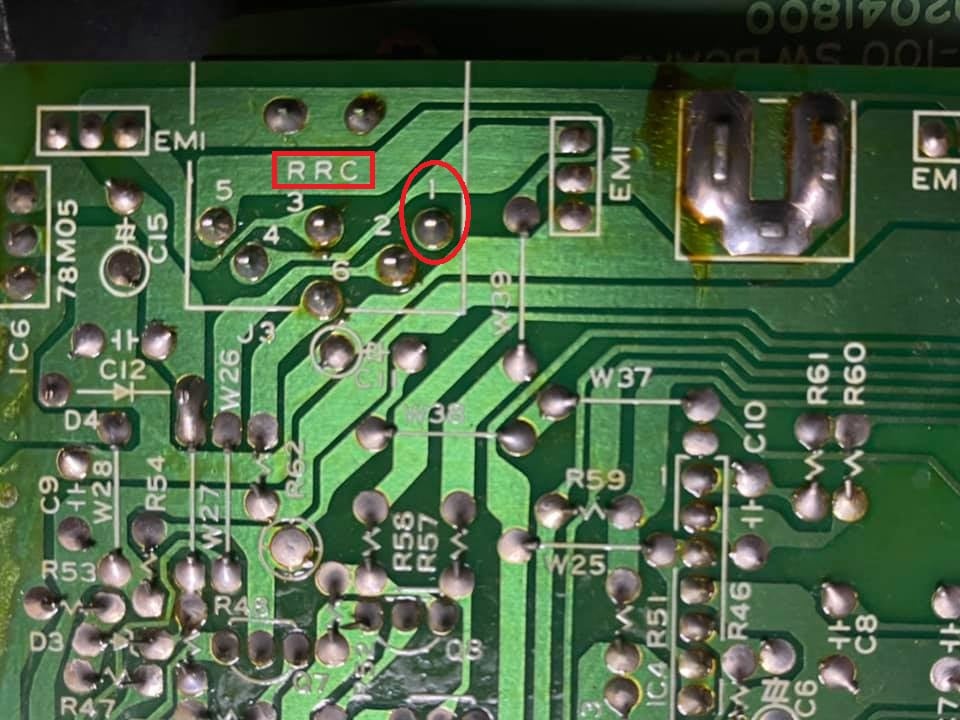

RRC端子部分の基板の裏を見てみます。２，３，４，５，６番のパターンはどこか(笑)につながっているので何かに使われているが、１番は使われてなさそうにみえます。。
１番はシグナルインなので、FC-100への外部機器からの信号入力はないということかなと思います。
５．RRC端子の使い方を決める
３番は９Vを外部からACアダプタから供給
４番はGND
５番は信号
MIDI用に５Vが必要なのですが、ＦＣ－１００内で９Ｖ→５Ｖ変換をしているので、その５Ｖを１番を通して送ってもらうことにしました。
１番：５Ｖを外部に供給

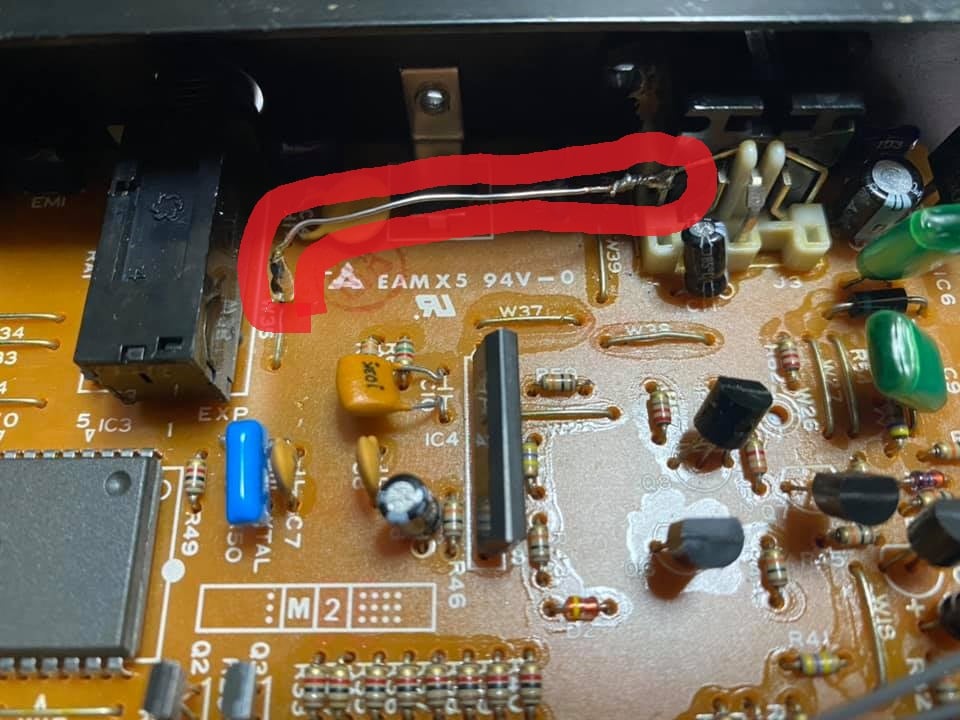

６．ＦＣ－１００からの５Ｖの取り出し方法
基板を外さずに取る方法として、以下のようにしてみた。ＲＲＣ端子につなぐのがなかなか難しかったので、基板を外して裏でハンダつけしてとる方が簡単かもしれないです。
７．接続テスト、そして完成。

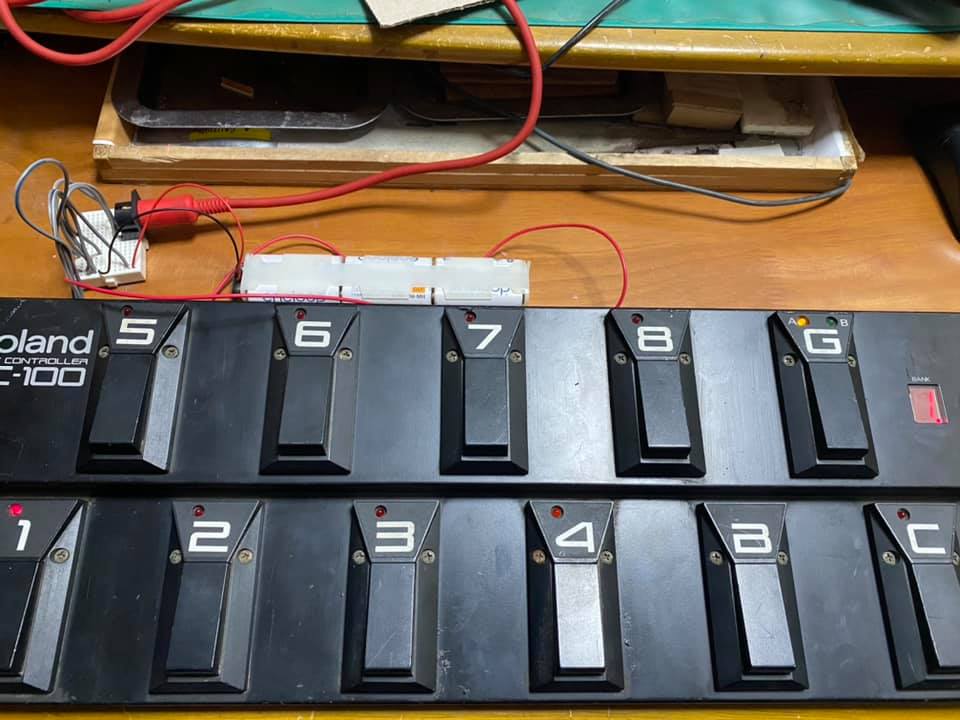

乾電池６本とブレッドボードとMIDI端子と単線でつないでみてテストをします。
上手く動いたので、MIDIコネクタとDC端子をプリント基板に作って、３Dプリンタでケースを作って完成です。

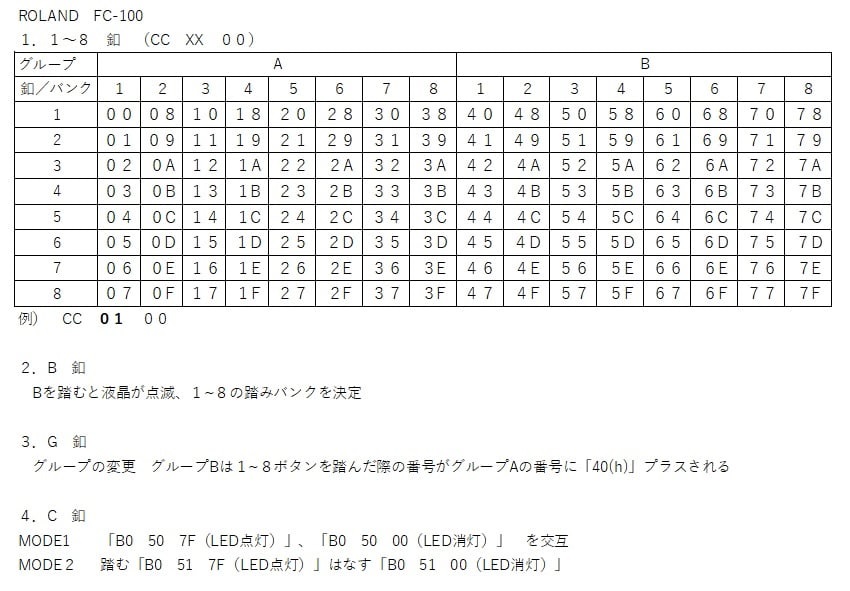

８．MIDI信号の出方
バンク毎に１－８のスイッチでプログラムチェンジが出せます。
グループAで「００－３F」、グループBで「４０ー７F」が出ます。
バンクスイッチは１つでUP方向だけですがバンク数は８と少ないので、一周させる使い方で使える気がします。
おわり
